概述:
在線懸浮物(污泥)濃度儀是帶微處理器的水質在線監測儀。廣泛用于工業水、生活水和污水處理等。對水溶液中的懸浮物污泥濃度、濁度等進行連續監測和控制。儀表采用LCD液晶顯示屏;智能型中文菜單操作;具有電流或電壓輸出,測量范圍自由設定,高低超限報警提示和兩組繼電器控制開關、遲滯量范圍可調;自動或手動溫度補償,電極自動標定。
結構特征:
MLSS變送器是持續測量懸浮物和濁度的在線型變送器。通過選擇不同型號的電極,其測量結果可以以mg/l; ppm; g/l;或NTU來顯示。整套測量系統主要由儀表(二次表)和懸浮物污泥濃度傳感器(一次表)兩部分組成,傳感器接觸被測溶液,儀表顯示水溶液的含氧量和溫度及工作狀態。
工作原理:
通過專利的光吸收或散射光技術來實現。在幾個千赫的頻率下兩個單色的LED呈脈沖。從兩個光電探測器中發出的信號被隔離的轉化成對數函數并且進行比較分析。可靠的驗證測量技術能夠校正補償電極出現故障和光部件老化等問題。
功能特性:
⊙ 智能性:采用單片微處理機完成濃度值測量、溫度測量和補償;
⊙ 人機對話:菜單操作結構,使用者按照屏幕上的提示就可操作;
⊙ 多參數同屏顯示:同時顯示濃度值、溫度值和工作狀態;
⊙ 軟件設定輸出方式:軟件選擇0~20mA或4~20mA或20~4mA輸出;
⊙ 測量范圍和報警上、下限自由設定;上、下限超限報警提示;
⊙ 三組繼電器控制開關,遲滯量控制范圍可調;
⊙ 自設密碼:用戶可以自設或修改密碼,以免無關人員進入造成誤操作
技術參數:
顯示單位:選擇mg/l;ppm;g/l;%或NTU
電源:115/230VAC,50/60Hz或24VAC/DC
電源消耗:5W
精度:1.0%
重復性:0.5%
輸出:0~20mA或4~20mA隔離輸出
通訊:RS485 MODBUS RTU
極限負荷:750 Ohm
接觸點:230VAC,3.0A
工作溫度:20~60℃(-4~140℉)
防護等級:IP65(NEMA 4X)
報警系統:2組接觸點,1組電極清潔點,1組診斷點
重量:1.36kG

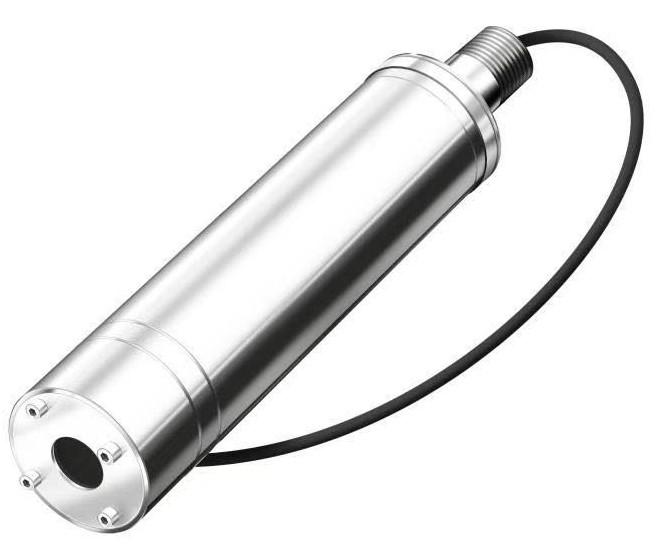

電極特征
測量原理:四波束脈沖紅外線
波長:880~920nm
光源紅外:LED's
樣品溫度:0-50°C (32-122°F)
樣品壓力:6 bar (87 psi)
材質:316SS
電極電纜長度10.0m
電極到變送器極限距離300m
